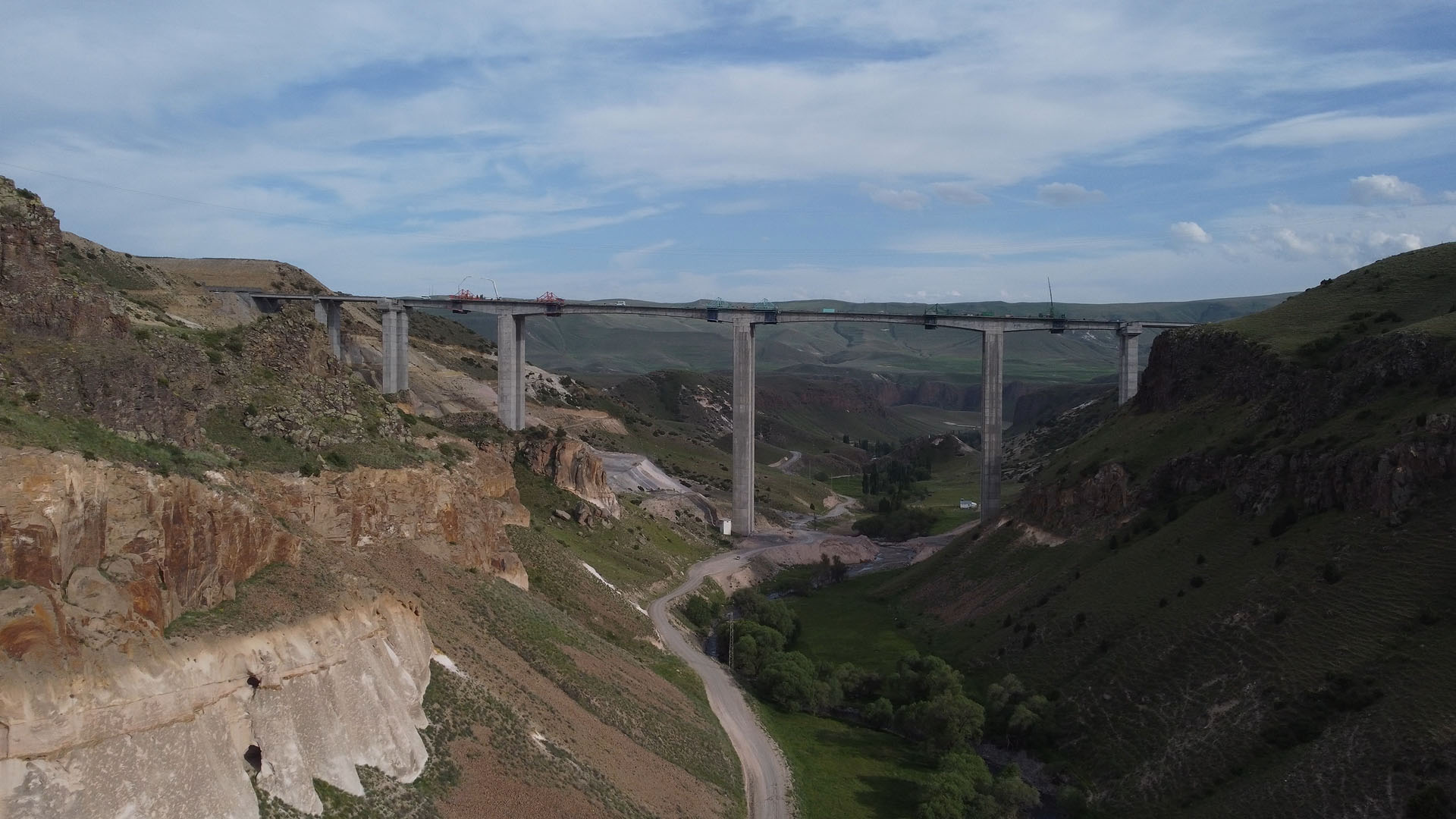

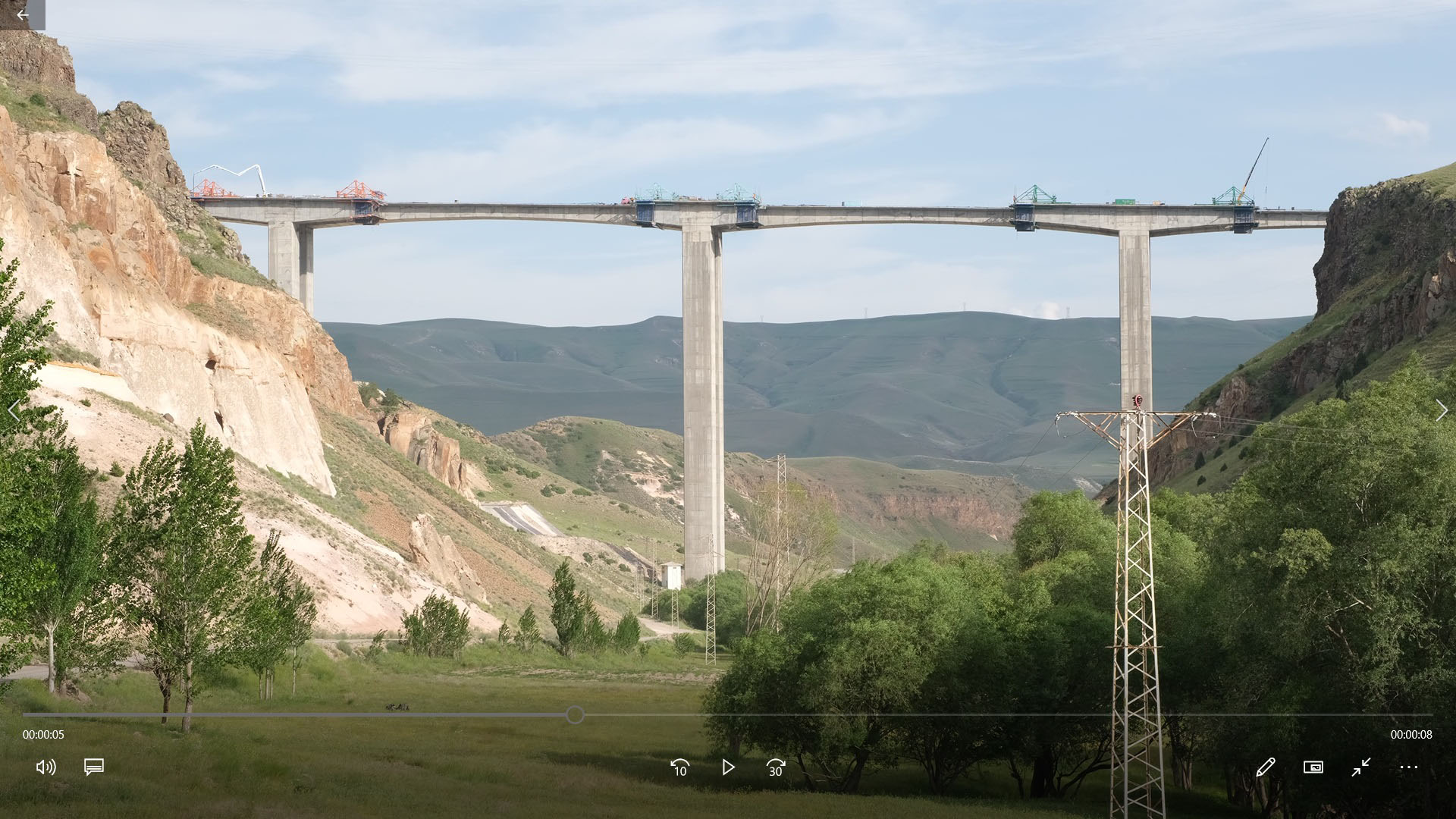

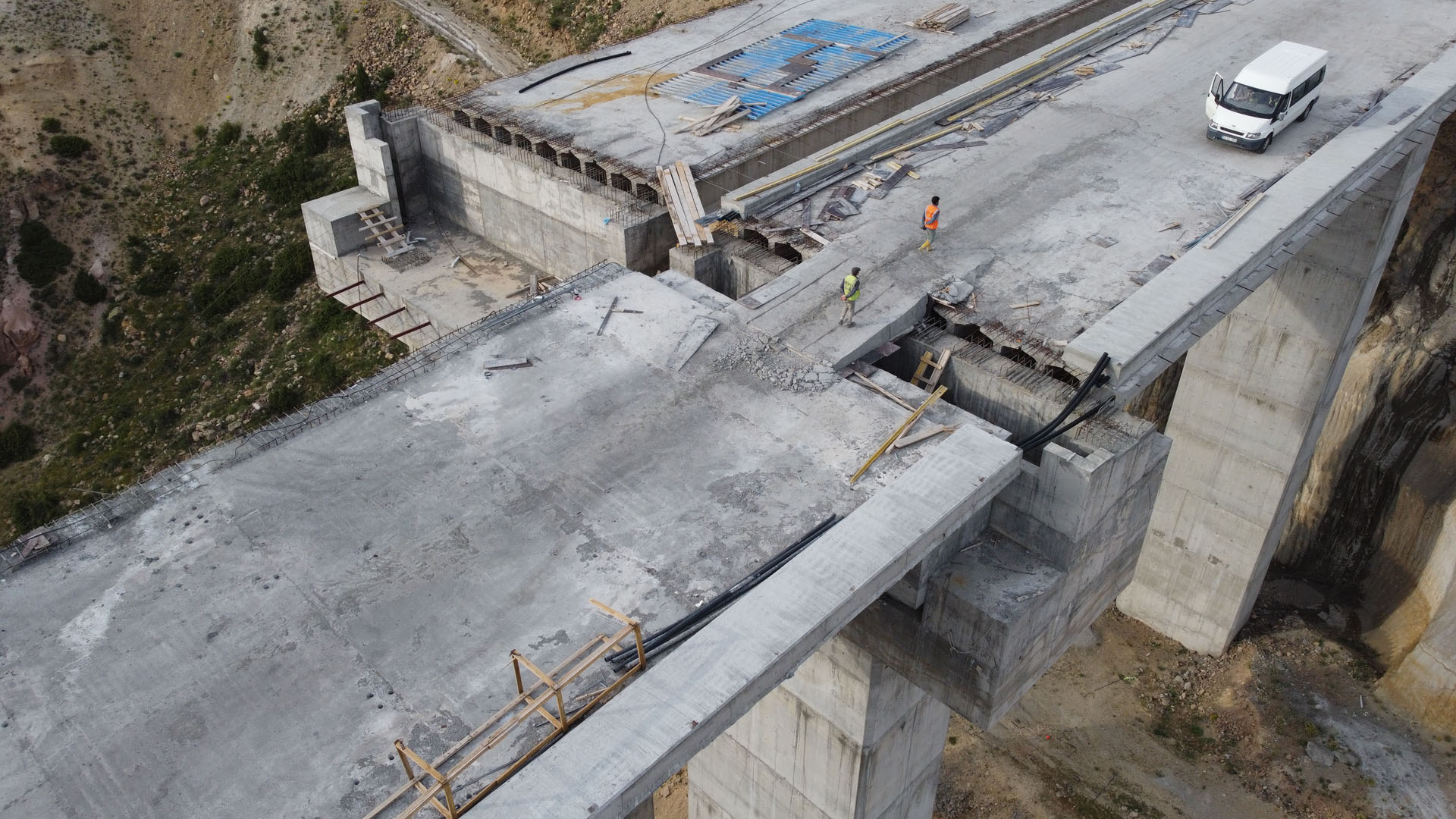

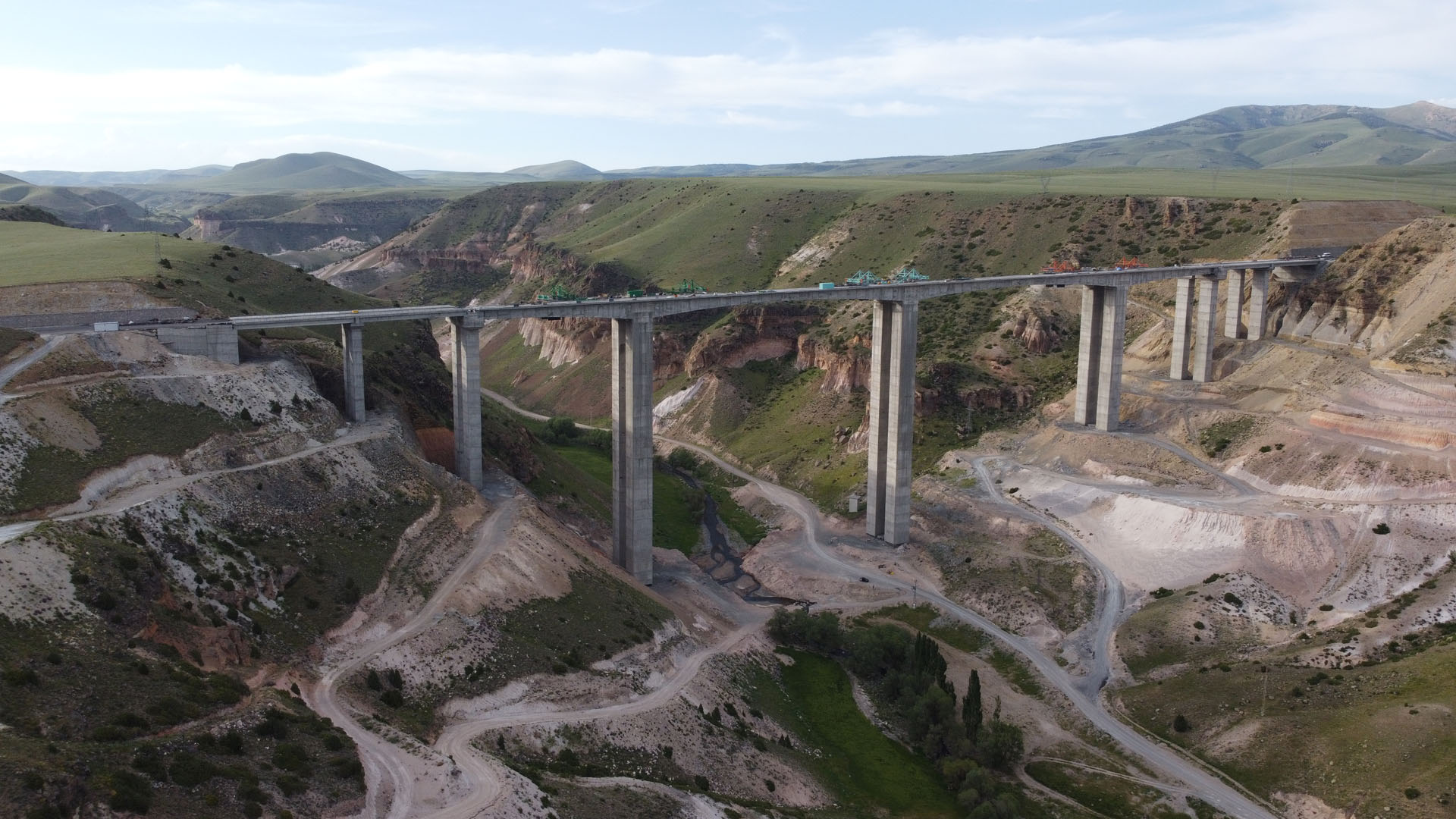

Taşlıgüney 2 Dengeli Konsol Viyadüğü, Erzurum-Kars Otoyolu üzerinde yer alan, orta 4 açıklığı itme-sürme yöntemi ile inşa edilmekte olan, toplam 8 açıklıkta uzunluğu 573 metre, yüksekliği en derinde 120 metreye ulaşan bir karayolu köprüsüdür. Köprünün, dengeli konsol olan orta ayakları monolitik inşa edilmekte, kenarayakları yaklaşım açıklıklarına anti-kaldırma kılavuzlu küresel mesnetler ile bağlanmaktadır. Kenar ayaklarda yer alan, 25000 kN basınç ve 8500 kN çekme kuvvetine dayanacak, bunun yanı sıra maksimum beklenen deprem sırasında ±1000 mm deplasman yapacak küresel mesnetlerin imalatı TİS Teknolojik İzolatör Sistemleri tarafından yapılmıştır, montajları devam etmektedir.





Üretilen cihazların adı TİS Spherical Bearing (TSB)
Üretim başlangıç tarihi 28.05.2021
Saha montajının bitiş tarihi Devam ediyor
Toplam üretim adeti 8 (Anti-kaldırma, kılavuzlu kayıcı)
Mesnetlerin düşey yük kapasiteleri Basınç: 25500 / Çekme: 8500 kN
Mesnetlerin yatay yük kapasiteleri 5300 kN
Mesnetlerin deplasman kapasitesi ± 1000 mm
Mesnetlerin dönme kapasiteleri ± 0.02 rad
